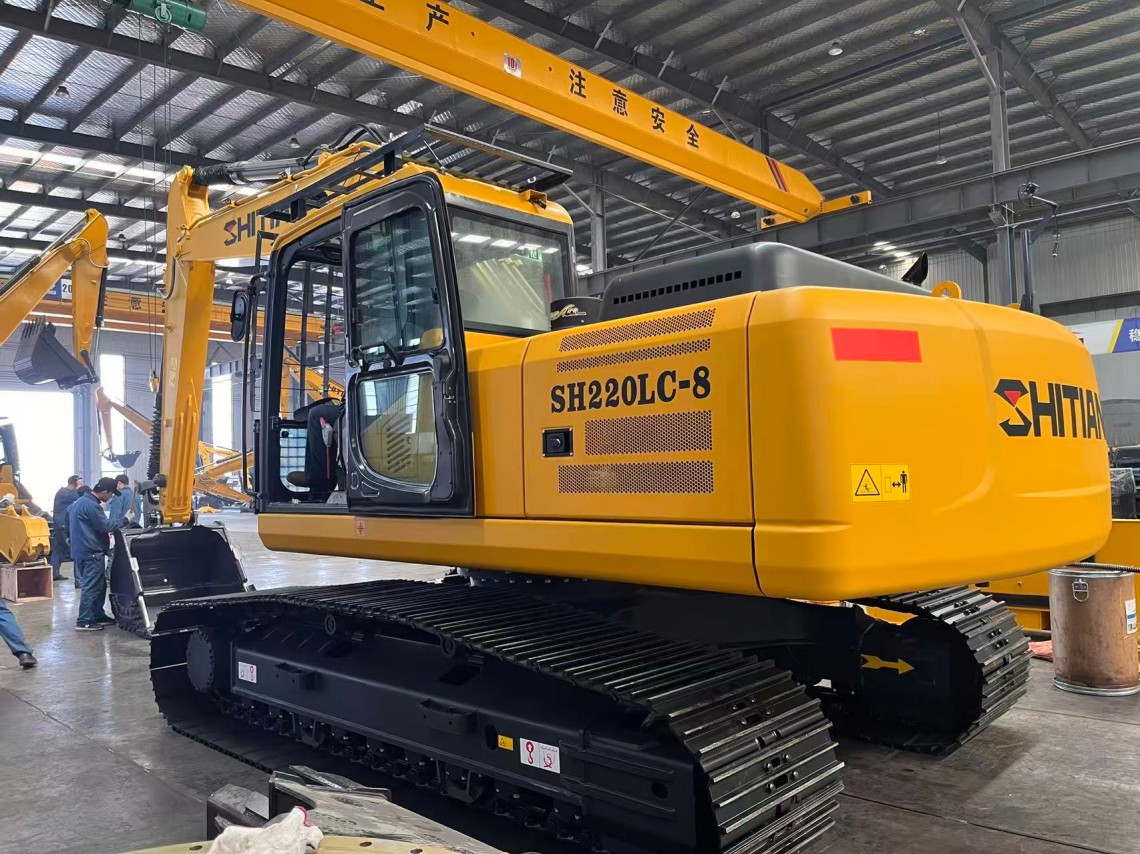

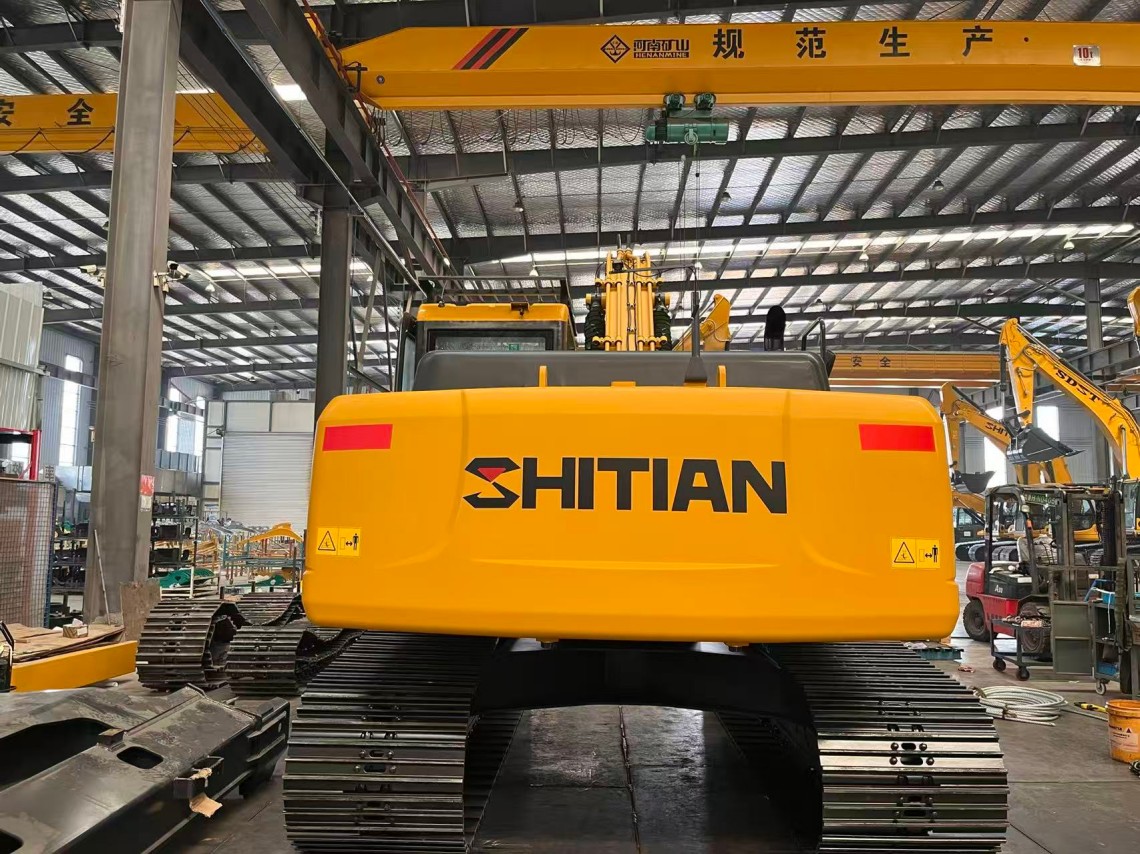

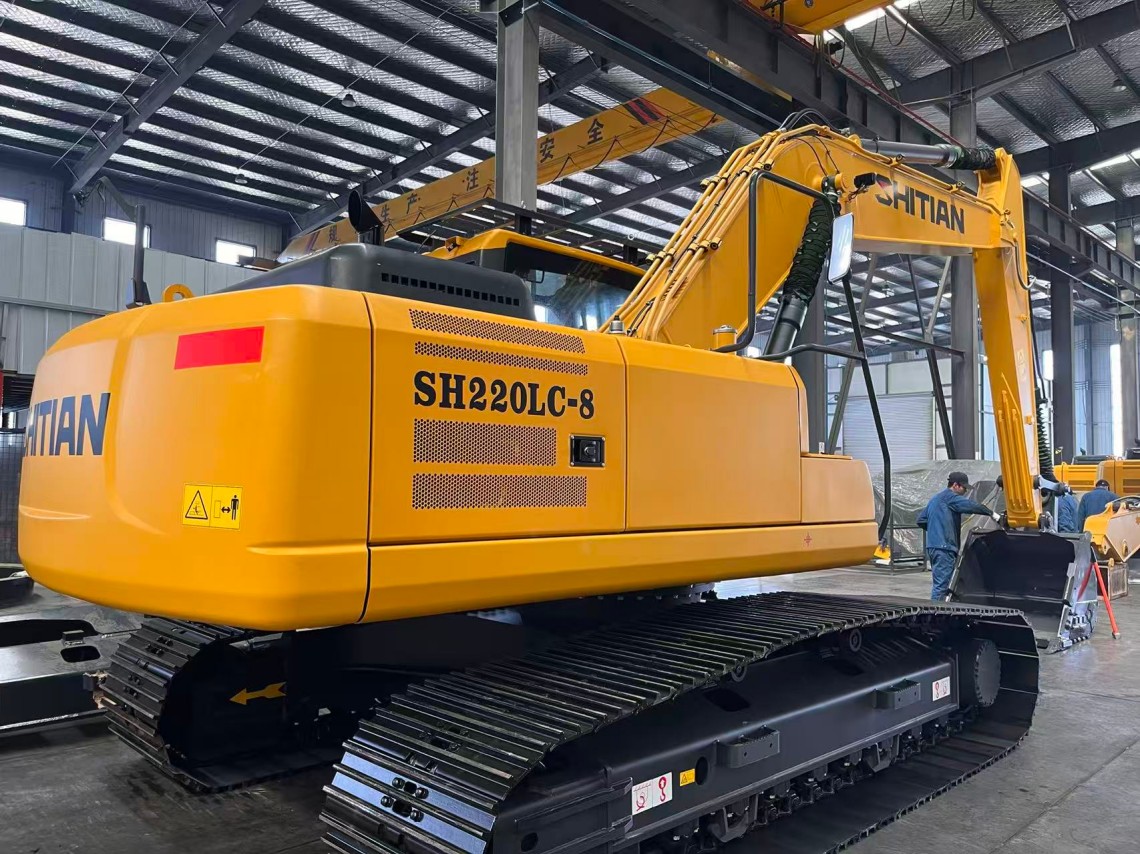

تم تطوير وتصنيع الحفارة الهيدروليكية SH220LC-8 وفقًا لمعايير تصنيع الآلات الهندسية الدولية، مع تطبيق مراقبة جودة عالية الدقة طوال العملية من المواد الخام إلى المنتجات النهائية.يتكون هيكل الآلة من صفائح فولاذية عالية القوة ومقاومة للتآكل، وتم زيادة سمك الأجزاء الرئيسية المعرضة للإجهاد وتخفيف الإجهاد فيها لتحمل عمليات الحفر الثقيلة والصدمات على المدى الطويل، مما يضمن عدم تشقق الآلة أو تشوهها في ظل ظروف العمل المعقدة.يعتمد النظام الهيدروليكي الأساسي على تكوين كاواساكي الأصلي، مقترنًا بمحركات مكبسية مزدوجة متغيرة الإزاحة 2×224، مع ضغط تشغيل مستقر يبلغ 34.3 ميجا باسكال، وضغط تحكم يبلغ 3.9 ميجا باسكال، وسعة زيت هيدروليكي تبلغ 22 لترًا، مما يضمن سرعة الاستجابة ودقة التحكم والمتانة على مستوى المكونات الأساسية.جميع الأجزاء الهيكلية ملحومة بواسطة روبوتات آلية، بلحامات موحدة ومطابقة للمعايير، وقد اجتازت اختبارات الأبعاد الكاملة بما في ذلك الكشف عن العيوب، واختبار التحميل، والاختبار الهيدروليكي، واختبار الحركة، واختبار الضوضاء، واختبار منع التسرب، مما يضمن أن كل حفارة هيدروليكية من طراز SH220LC-8 تلبي معايير المصنع ويمكنها العمل بثبات لفترة طويلة في ظروف العمل عالية الكثافة مثل التعدين، وبناء البنية التحتية، والهندسة البلدية.

ميزات المنتج

• نظام طاقة قوي

يوفر المحرك بقوة 133 كيلوواط/2000 دورة في الدقيقة عزم دوران كافياً وقوة خرج مستقرة، مما يضمن عدم وجود دخان أسود وعدم انخفاض السرعة تحت الأحمال الثقيلة، ويقلل من استهلاك الوقود.

• نظام هيدروليكي عالي الأداء

بفضل تجهيزها بأجزاء هيدروليكية من كاواساكي، وضغط تشغيل يبلغ 34.3 ميجا باسكال، ومحركين مكبسيين 2×224، فإنها توفر استجابة سريعة وحركة سلسة مشتركة.

• قوة حفر كبيرة وكفاءة عالية

قوة حفر الجرافة 146 كيلو نيوتن، وقوة حفر الذراع 107 كيلو نيوتن، مع جرافة سعة 1.06 متر مكعب، مما يحسن بشكل كبير سرعة التحميل والإنتاجية بالساعة.

• هيكل ثابت وقدرة جيدة على اجتياز الطرق الوعرة

ضغط الأرض 49.8 كيلو باسكال، وأحذية المسار 800 مم، ووزن 22300 كجم، مما يجعلها مستقرة وليس من السهل أن تغوص في الظروف الرخوة.

• هيكل معزز لعمر خدمة طويل

ذراع الرافعة بطول 5700 مم، وذراعها بطول 2925 مم، مصنوعة من الفولاذ عالي القوة وملحومة آلياً، ومقاومة للتشقق والتشوه في ظل ظروف العمل الشاقة.

• سهولة الصيانة وانخفاض التكلفة

نقاط صيانة مركزية، استبدال سريع للفلاتر، فحص يومي بسيط، مما يقلل من وقت التوقف عن العمل ونفقات التشغيل على المدى الطويل.

حل

1. أعمال الحفر وتحميل الشاحنات

السيناريو: أعمال الحفر وتحميل الشاحنات

نقاط الضعف: بطء التحميل، ارتفاع استهلاك الوقود، حركة متقطعة، كفاءة منخفضة

الوظيفة: قوة حفر 146 كيلو نيوتن، جرافة سعة 1.06 متر مكعب، نظام هيدروليكي من كاواساكي

النتيجة: زيادة سرعة التحميل بنسبة 30%، وزيادة الإنتاج بالساعة، وانخفاض تكلفة التشغيل

2: أعمال البناء البلدية والأرضيات الرخوة

السيناريو: أعمال بناء في الأراضي الرخوة في البلديات والمناطق الريفية. المشكلة: سهولة الهبوط، ضعف إمكانية المرور، توقف متكرر. الميزة: ضغط أرضي منخفض 49.8 كيلو باسكال، جنزير بعرض 800 مم، هيكل ثابت. النتيجة: عدم الهبوط، سهولة النقل، تشغيل مستمر، فترة بناء مستقرة.

3: السيناريو: أعمال التعدين واستخراج المحاجر الشاقة

نقاط الضعف: سهولة تشقق الهيكل، ارتفاع معدل الأعطال الهيدروليكية، ارتفاع تكلفة الصيانة

الوظيفة: أجزاء هيكلية معززة، أجزاء هيدروليكية أصلية مستوردة، تصميم شديد التحمل

النتيجة: عمر خدمة أطول، وقت توقف أقل، دخل سنوي أعلى

الصناعات المعمول بها

البناء والهندسة البلدية: يستخدم في حفر الأساسات، وحفر خنادق الأنابيب، وإصلاح الطرق، وإزالة القمامة، وتسوية المواقع.

هندسة الطرق والجسور: يتم تطبيقها على أعمال الحفر تحت الأرض، وتسوية المنحدرات، ونقل التربة، ومناولة المواد، وإعداد مواقع الجسور.

صناعة التعدين والمحاجرمناسب لتحميل الخامات، وحفر الصخور، والمساعدة في التكسير، وتنظيف مواقع المحاجر، ونقل المواد.

الحفاظ على المياه وتجريف الأنهار: يستخدم في تجريف الأنهار، وصيانة السدود، وبناء قنوات الري، وأعمال الحفر المتعلقة بالحفاظ على المياه.

الهندسة الريفية وتوحيد الأراضي: يتم تطبيقها على تسوية الأراضي، وتجريف البرك، وإعادة بناء الأراضي الزراعية، وبناء البنية التحتية الريفية.

تأجير المعدات وأعمال الوكلاءمثالي لأسطول التأجير وتجار الآلات، يتميز بأداء مستقر، وانخفاض معدل الأعطال، وارتفاع معدل إعادة الحجز.

حالات الصناعة

تُستخدم الحفارة الهيدروليكية SH220LC-8 على نطاق واسع في العديد من المشاريع الهندسية في أمريكا الجنوبية، وخاصة في كولومبيا.مشروع البنية التحتية الحضرية في بوغوتااستخدم العميل آلة SH220LC-8 لحفر الأساسات وتحميل الشاحنات. وبفضل قدرتها البالغة 133 كيلوواط وقوة حفرها البالغة 146 كيلو نيوتن، أنجزت الآلة التحميل أسرع بنسبة 20% من الموديلات المماثلة الأخرى، وكان استهلاك الوقود أقل بشكل ملحوظ.مشروع بناء طريق سريع في ميديلينعملت الحفارة بشكل متواصل لمدة 12 ساعة يومياً في ظروف طرق معقدة. حافظ الهيكل المقوى ونظام كاواساكي الهيدروليكي على أداء مستقر دون أعطال كبيرة لمدة 6 أشهر.حالة تحميل المحجر بالقرب من كاليبفضل الجرافة ذات سعة 1.06 متر مكعب وقوة الحفر العالية، تحسنت كفاءة التحميل بشكل ملحوظ، كما سمح تصميمها ذو الضغط المنخفض على الأرض للآلة بالعمل بكفاءة في أرض المحاجر الرطبة. وقد أبدى العديد من العملاء والتجار آراءً إيجابية، واختار معظمهم إعادة الشراء أو التوصية بها لشركائهم، مما جعل SH220LC-8 نموذجًا شائعًا في سوق آلات البناء المحلية.

الضمان والتسليم والتغليف

• سياسة الضمان: نقدم ضمانًا لمدة 12 شهرًا من تاريخ الشحن. في حال وجود مشاكل في الجودة ناتجة عن تقنية التصنيع، نوفر خدمة الإصلاح أو الاستبدال مجانًا. لا يشمل الضمان قطع الغيار المستهلكة.

• مدة التسليم: تتراوح مدة الإنتاج القياسية بين 20 و30 يوم عمل بعد تأكيد الطلب. بالنسبة للطلبات الكبيرة، يرجى التواصل معنا لتأكيد وقت التسليم المحدد.

• التغليف والنقل: يتم تعبئة المنتج داخل صناديق خشبية متينة أو صناديق كرتونية مطابقة لمعايير التصدير، وذلك لضمان سلامة نقله. وتشمل طرق النقل الشحن البحري، أو الجوي، أو السريع، وفقاً لمتطلبات العميل. كما سيتم توفير رقم تتبع الشحنة بعد إتمام عملية الشحن.

•


•


المعلمات الكاملة




• الموديل: SH220LC-8 حفارة هيدروليكية

• الوزن التشغيلي: 22300 كجم

• القدرة المقدرة للمحرك: 133 كيلوواط/2000 دورة في الدقيقة

• سعة الدلو القياسية: 1.06 متر مكعب

• سرعة السير: 5.1/3.1 كم/ساعة

• ضغط الأرض: 49.8 كيلو باسكال

• قوة الحفر بالجرافة: 146 كيلو نيوتن

• قوة حفر الذراع: 107 كيلو نيوتن

• ضغط تشغيل النظام الهيدروليكي: 34.3 ميجا باسكال

• ضغط التحكم الهيدروليكي: 3.9 ميجا باسكال

• سعة زيت الهيدروليك: 22 لترًا

• محرك مكبس متغير الإزاحة: 2×224

• الطول الإجمالي: 9625 مم

• الارتفاع الكلي حتى أعلى ذراع الرافعة: 3075 مم

• الارتفاع الإجمالي: 3400 مم

• ارتفاع الكابينة: 3055 مم

• عرض حذاء المسار: 800 مم

• نصف قطر تأرجح الذيل الأدنى: 2925 مم

• قاعدة عجلات المسار: 3655 مم

• العرض الإجمالي للهيكل السفلي: 3400 مم

• أقصى عمق للحفر: 9860 مم

• أقصى ارتفاع للتفريغ: 10095 مم

• أقصى نصف قطر للحفر: 9675 مم
